有的朋友在使用OpticStudio后，可能会有这样的一个问题：他们想查看加工后的表面面型对于系统光学性能的影响，使用UA3P 对表面进行了测试，测试数据可以导入模拟中吗？

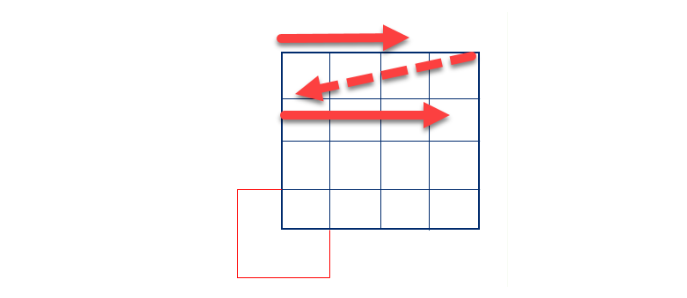

OpticStudio中支持对于网格矢高（矢高点云）的导入，但对于数据类型有要求，采样点必须是在均匀网格内进行，数据文件格式如下图所示，dat文件中的第一行代表左上角X ,Y位置的矢高，然后从左往右遍历，直到下图第一行结束。
UA3P的数据采样顺序与上图不同。这是测量数据不能使用Grid Sag表面直接导入的原因之一。其二是由于Grid sag 的拟合方法的限制，采样边缘处的拟合会导致其结果并不准确（上图左下角来空1白区域没有数据在拟合时以失高为0进行处理），上图每一个格点处的矢高值会影响其周围5X5格点区域失高的拟合，反之该点处的拟合同样受周围区域数据的影响。OpticStudio在21.2以上版本中推出新的STAR module, 利用该功能可实现UA3P测试数据的导入。其数据格式非常简单，对UA3P输出的数据简单整理即可导入。
（文章来源：本文转载翻译于Zemax官网，因为能力有限，如文中有什么不当之处请随时联系我们，我们将及时进行修改。）
